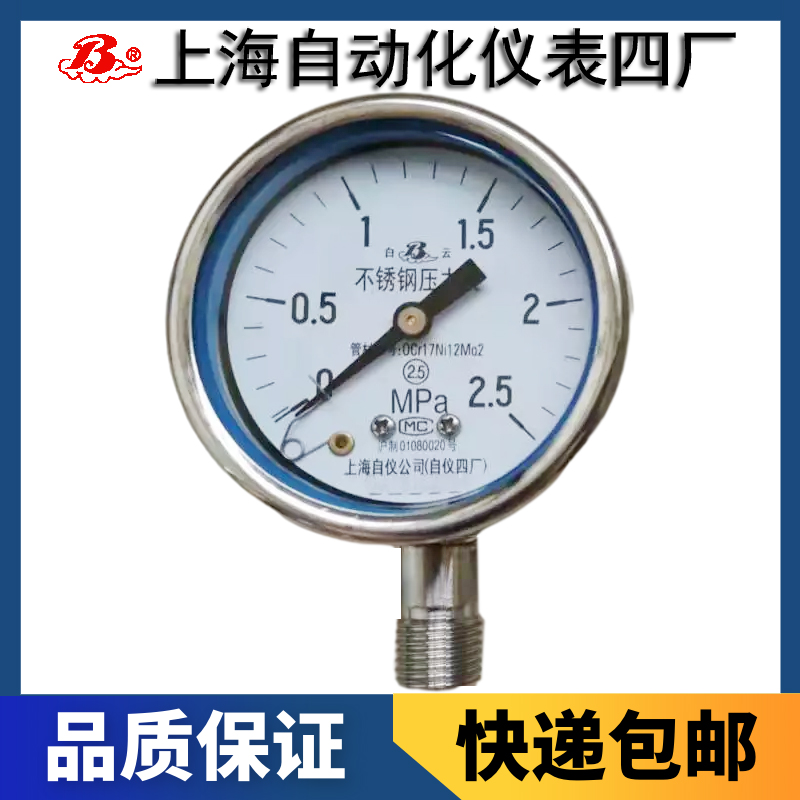

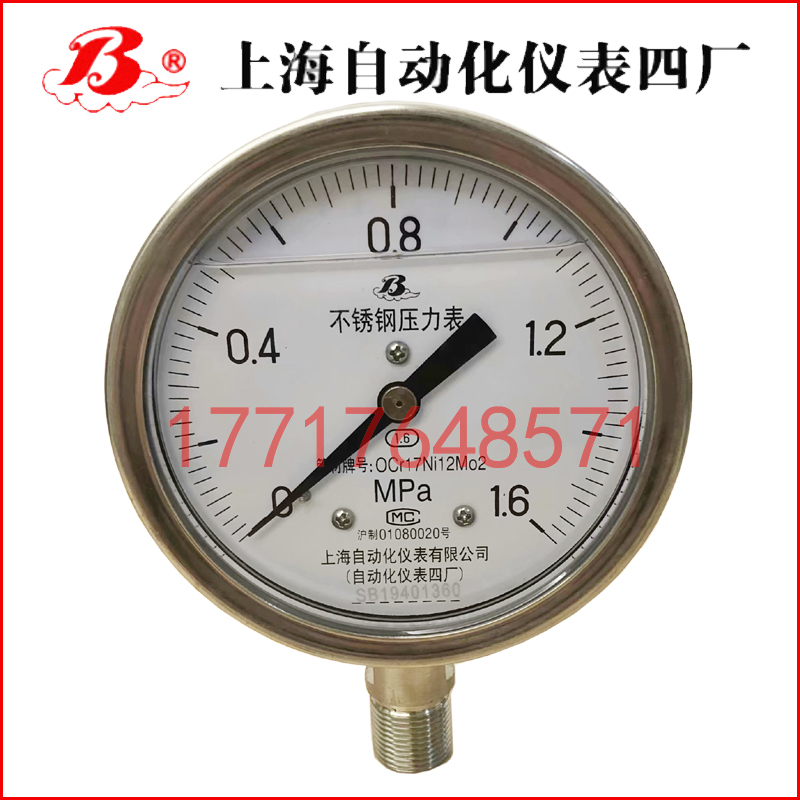

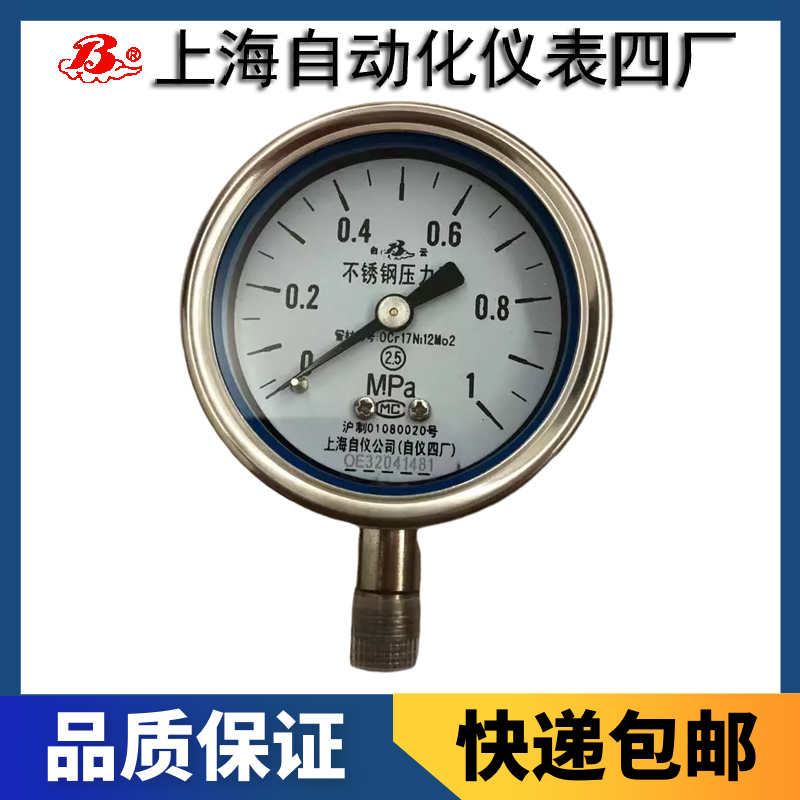

- 產品名稱：不銹鋼壓力表
- 產品型號：Y-B系列
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 不銹鋼壓力表 > Y-B系列不銹鋼壓力表 >
-
Y-B系列不銹鋼壓力表概述：
Y-BF系列不銹鋼壓力表外殼（表蓋與表殼）系采用特種奧氏體不銹耐酸鋼制成，兩者以滾邊式或卡口式結構予以密封連接；接頭與表殼之問以特有的結構形式并配以優質密封圈進行可靠密封
Y-B系列不銹鋼壓力表概述：
Y-BF系列不銹鋼壓力表外殼（表蓋與表殼）系采用特種奧氏體不銹耐酸鋼制成，兩者以滾邊式或卡口式結構予以密封連接；接頭與表殼之問以特有的結構形式并配以優質密封圈進行可靠密封
Y-B系列不銹鋼壓力表主要技術指標
1.表標度范圍、準確度及接頭螺紋尺寸
型號 | 標度范圍MPa | 準確度 | 接頭螺紋尺寸 |
Y-100BF | 0~0.1至60系列-0.1~0至2.4系列 | 1.6級 | M20×1.5 |
Y-150BF | 0~0.1至60系列-0.1~0至2.4系列 | 1.6級 | M20×1.5 |
*儀表準確度等級滿足GB/T1226標準要求
2. 使用環境溫度：普通型為-40°C~70°C抗振型為-25°C~+70°C(外殼內充硅油）
3. 抗工作環境振動：普通型為V.H.3抗振型為V. H. 4
4. 外殼防護等級：IP65
5. 儀表技術性能：普通型按GB/T1226抗振型按JB/T6804
不銹鋼壓力表主要零部件材料
零件 名稱 | 材料牌號 |
Y-100BF，Y-150BF | |
接頭 | 0Cr17Ni12Mo2（316）（304） |
彈簧管 | 0Cr17Ni12Mo2（316） |
外殼 | 0Cr18Ni9 |
不銹鋼壓力表使用須知
1.儀表應垂直安裝，并力求與測量點間保持同一水平位置，否則須相應地計入液位差所引起的附加誤差。
2.儀表經常使用的壓力應為其分度上限的2/3為宜。
3.儀表定期維修時如確需開啟表蓋著，宜借助專用工具進行。
4.當充液儀表安裝完成后取下原有護塞，安裝上可調試護塞（已配）并將閥針上的箭頭放置在垂直面上位置。
不銹鋼壓力表儀表安裝型式
名稱 | 螺紋接頭及安裝方式 | |||
直接安裝壓力表 | 徑向直接式（I） | 軸向偏心直接式（II） | 軸向同心直接式（III） | |

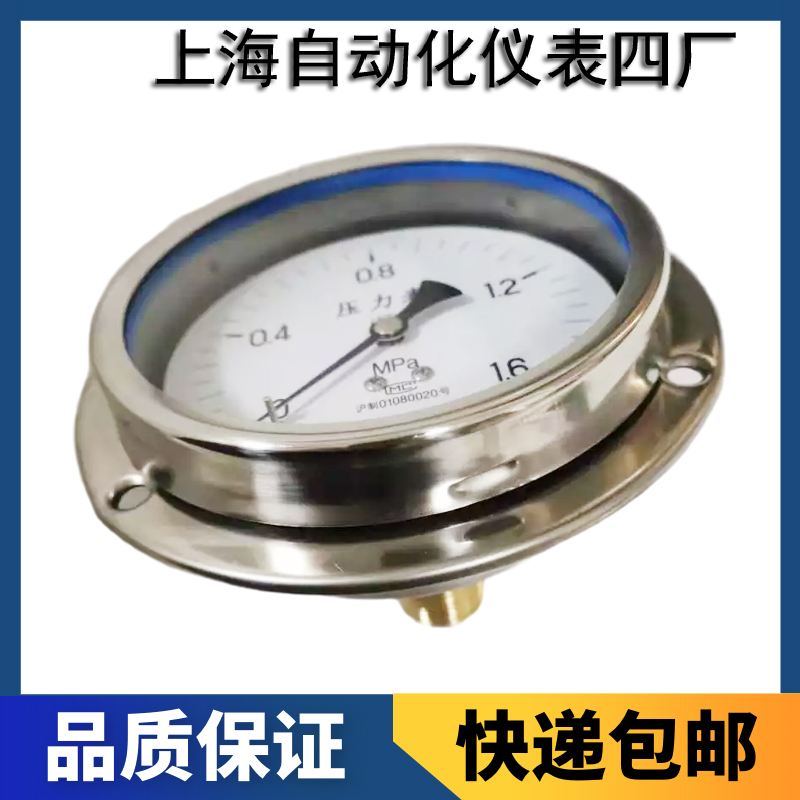

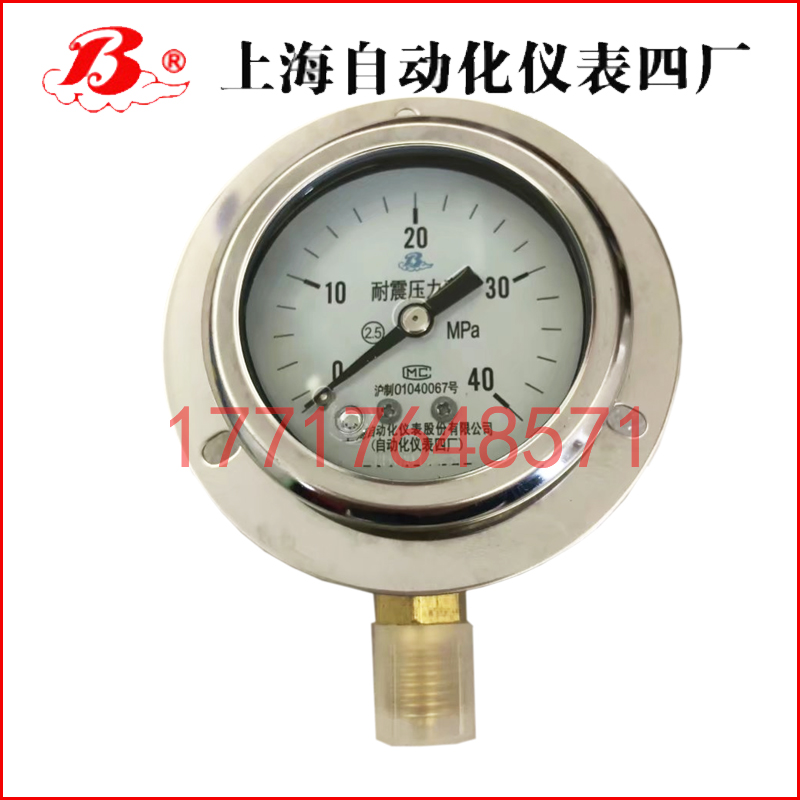

嵌裝（盤裝）壓力表 | 軸向偏心嵌裝式（IV） | 軸向同心嵌裝式（V） | ||

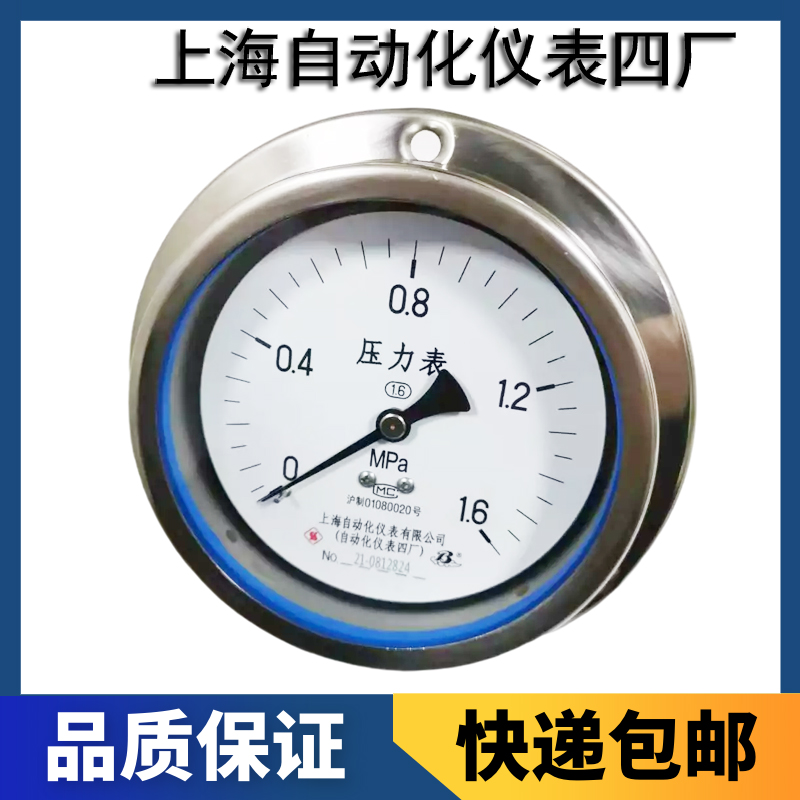

凸裝（墻裝）壓力表 | 徑向凸裝式（VI） | 軸向同心凸裝式（VII） | ||
儀表按螺紋接頭及安裝方式分為：直接安裝壓力表、嵌裝（盤裝）壓力表、凸裝（墻裝）壓力表（見表1及圖2~圖8）
*嵌裝（盤裝）壓力表及凸裝（墻裝）壓力表安裝尺寸應符合圖7和表2的規定
表2
外殼公稱 直徑D | 裝配螺栓中心圓 直徑do | 外殼螺栓孔 直徑d1 |
| 100 | 116 | 4.8 |
| 150 | 165 | 5.8 |
*Y-100、150BF系列建議形式IV
*直接安裝式儀表的主要安裝尺寸應符合圖1和表3的規定
表3
D | H | 接頭尺寸 | ||
d | L | d1 | ||
100 | 100 | M20×1.5 | 20 | 6 |
150 | 125 | |||
